深孔明け加工のパイオニア、リーディングカンパニー
として
日本の重工業を支えています

深孔明け加工

深孔明け加工は設備が大切です。どんな機械設備を整えているか。弊社では、明石工場、相模工場とも様々な機械設備をそろえ、その結果、加工可能長さは最大で16m、素材重量では最大で35t重量物までの深孔明け加工が可能です。丸物だけではなく角材に対しての深孔明け、偏心孔や難削材への深孔明けも得意とするところです。そして、そのような様々な素材に対し、φ10~φ700まで0.1mm単位での深孔明け加工が可能です。

それを可能にしているのは、弊社で製作しております工具を使用している事と積み重ねてきた加工技術です。60年以上に亘り、実績と知見を積み重ねて参りました。それらの事が重厚長大、様々な形、難削材への精度の高い深孔明けを可能としており、お客様からの信頼を得てここまで続けて来る事が出来ました。

弊社は、深孔明け加工のパイオニア、リーディングカンパニーとして、今後も日本の重工業を支えて行きます。

加工実績

弊社で孔明けされた部品は、鉄鋼関連では 製鉄工場の圧延ロール、産業機械関連では 射出成形機や押出機のシリンダー、スクリューの中心孔、航空機のエンジンや各部品、船舶のプロペラ軸や精密機械のジャーナル軸受けなどに使用されます。
このように、BTA深孔明け加工の技術は、全産業に亘り、使われております。

航空宇宙産業 航空機用脚部品、ジェットエンジン、特殊合金シームレスパイプ (ハステロイ、インコネル、ニッケル)
自動車産業 油圧シリンダー、ピストン、カムシャフト
鉄道産業 車両軸
造船産業 プロペラ軸、中間軸、エンジン部品
鉄鋼関連 ロールスリーブ、ピンチロール、カレンダーロール、金型、カップリング、マンドレルシャフト
産業機械 中空軸、ドラム軸、スピンドル、射出成型機用シリンダー、シールドマシン部品
発電関連機器 原子炉 炉内管、炉心部特殊パイプ、タービンローダー、水車軸
油井ガス産業 ステンレス鋼シームレスパイプ、油孔
防衛産業 大砲の砲身
その他 ボールネジ

材質としては一般的な鉄鋼からアルミニウム、チタン、インコネル、銅などの難削材も加工できます。
形状としては丸棒、角材、異型材など さまざまな形状の加工もできます。

ワーク固定・据ぐり加工 実例

● 角材 SUS420 190L×430L×5,600L 孔径φ18とφ20、深さ5,600Lの孔を多数孔明け
● ロール SCM440 φ370×φ950×7,500L 孔径φ25とφ65、深さ5,900Lの孔を多数孔明け
● マニホールド・ブロック SS400 700L×800L×1,500L 孔径φ14からφ145の断続孔を合計65ヶ所孔明け
● カレンダーロール チルド φ465×φ815×6,450L φ30の孔を30ヶ所トンボして貫通

ワーク回転加工 実例

● プロペラ軸 SF60 φ930/φ315×19,900L 孔φ125 貫通

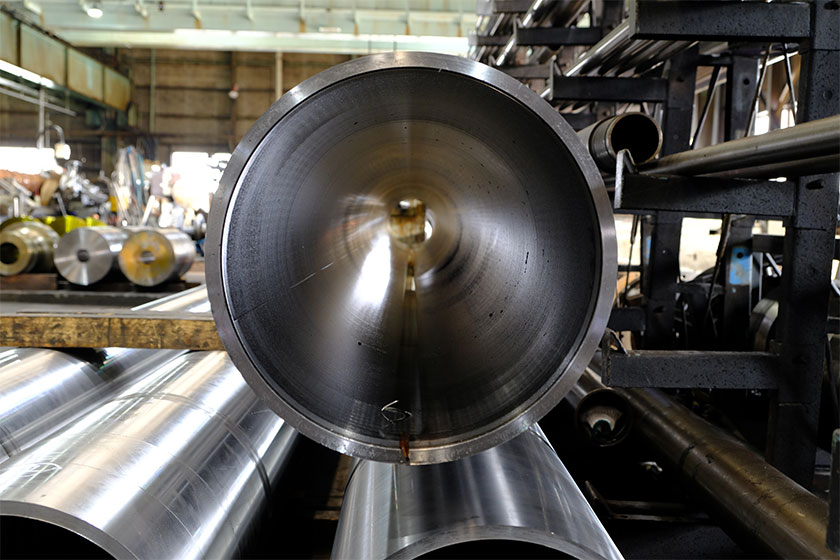

● パイプ SM440A φ780×7,000L 孔φ700 貫通
● 難削材 チタン φ160×2,850L 孔φ125 貫通
● 難削材 インコネル718 φ110×2,500L 孔φ65 x 2,300 止め
● 原子力部品 SUS316L φ250×4,800L 孔φ95/φ125 段付き
● 航空機部品 SCM材 φ180×2,200L 孔φ50~φ120 8段付き孔

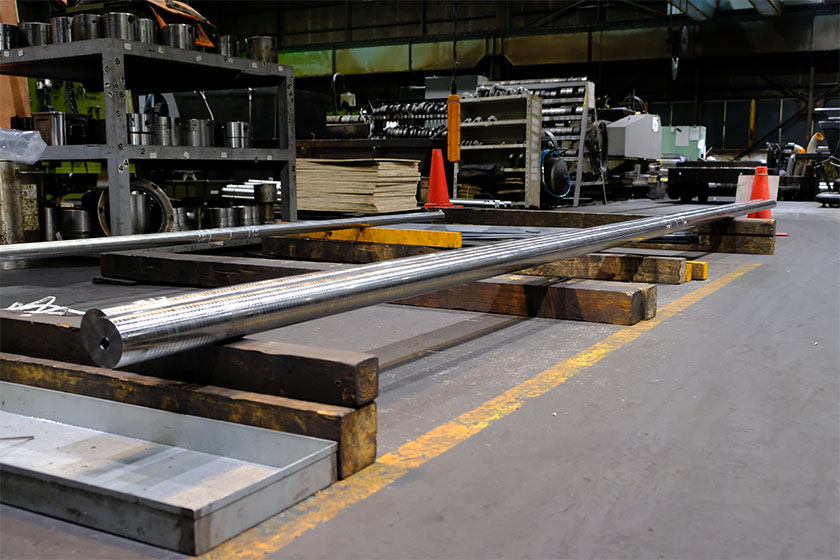

● 工作機関連 SCM440 φ100×8,900L 孔φ30貫通、孔径の 300倍
● 油圧シリンダー STKM13A φ300×6,000L 孔φ270貫通、肉厚 15t

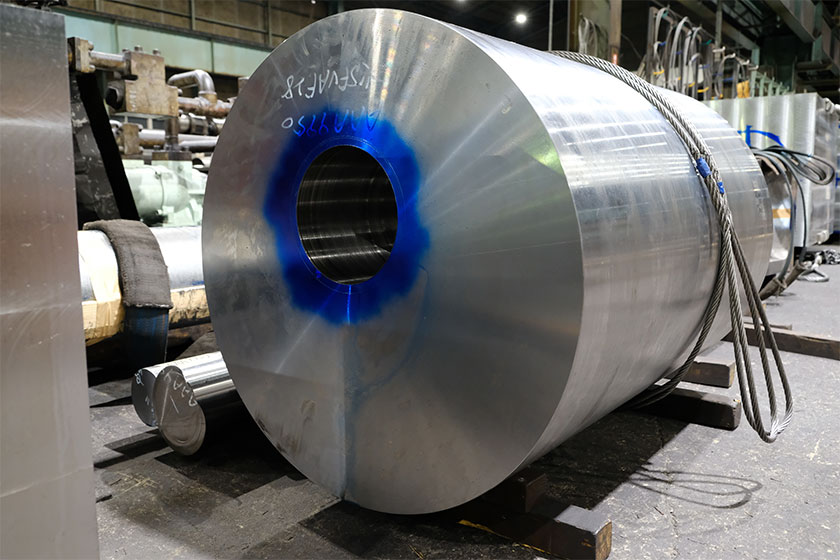

● 圧延ロール R80A φ680×φ985×7,700L 重量 35トン 、孔φ135貫通、φ60の残芯あり
● ビレット φ280×1,100L φ175の孔開け

他にも、様々なBTA 深孔明け加工を請け負っております。ご相談ください。
